Vulkan的几种同步原语

2026/08/29

LastMod:2026/08/29

Categories: Mesa

笔记栏文章声明

Warning

笔记栏所记录文章往往未经校对，或包含错误认识或偏颇观点，亦或采用只有自身能够理解的记录。

VkTutorial给了一些介绍

参考：Rendering and presentation - Vulkan Tutorial

Vulkan需要做显示同步，驱动不会帮忙做同步。 比如:

WaitDeviceIdle

有点类似glFinish..等待一个Device的任务完成，通常用在退出上 VkResult vkDeviceWaitIdle( VkDevice device);

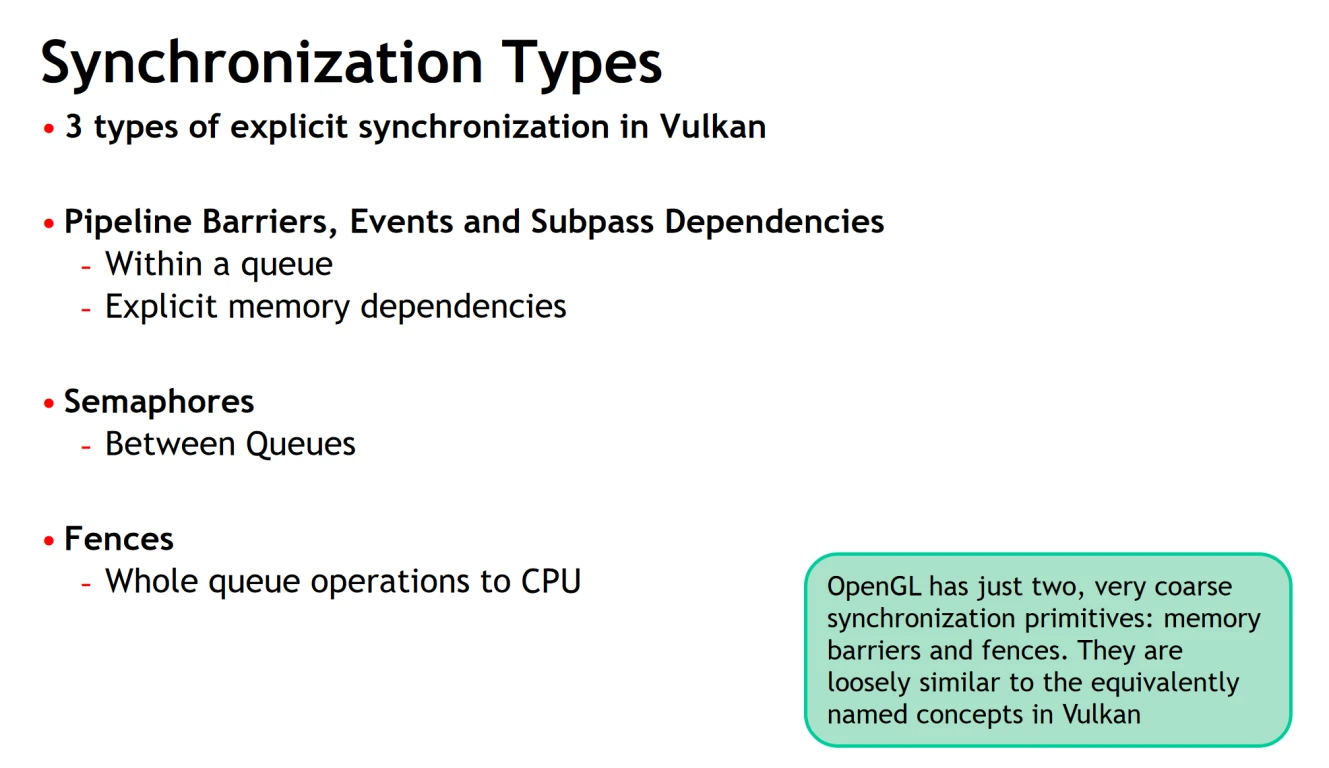

edit-ab01af6764d249c5a3ab2d87d5cbdd73-2024-01-25-00-51-44

https://www.khronos.org/assets/uploads/developers/library/2016-vulkan-devday-uk/7-Keeping-your-GPU-fed.pdf

Fence

主要用在GPU -> CPU 同步。 比如GPU做了某个事，CPU在等待，这个时候用Fence。

激发总是在Device，等待端总是在Host

VkResult vkWaitForFences(
    VkDevice                                    device,
    uint32_t                                    fenceCount,
    const VkFence*                              pFences,
    VkBool32                                    waitAll,
    uint64_t                                    timeout);

关于fence的一个典型用例,假如我们只用一个cmdbuf,每一帧绘制都要等待上一帧完成，那么会写出如下的主循环

void drawFrame() {
    vkWaitForFences(device, 1, &inFlightFence, VK_TRUE, UINT64_MAX); // 等待上一帧的Fence
	vkResetFences(mDevice, 1, &mInFlightFence); // 重置到unsignal
	....
	// 在QueueSubmit的时候可以指定一个fence，在这个提交的cmdbuf执行完后会signal这个fence
	VK_CHECK_RESULT(vkQueueSubmit(mGraphicsQueue, 1, &submitInfo, mInFlightFence));

	vkQueuePresentKHR(mPresentQueue, &presentInfo);
}

Event

原始的几个原语之一，现在基本可以被timeline semaphore取代了。 Event可以用来做一些比较复杂的同步，可以做CPU / GPU，也可以做GPU / GPU同步。

一个Event只有signal / unsignal两种状态，然后可以在 cmdlist 或者在host signal或者激发。

Event感觉最适合用来做CPU -> GPU同步，作为GPU/GPU同步的话功能和PipelineBarrier有点重复。

所以各种同步都可以做：

以上的场景总结下来，都不好用，所以没看到有太多的用处。。 在 CPU/GPU 同步场景，vkGetEventStatus 是非阻塞的，CPU 只有忙等待。而 Timeline Semaphore 可以阻塞在这里，GPU 可以 yield 去干其他事情。

Semaphore

Semaphore用在GPU Queue之间同步，比如两个有先后依赖的queue submission进行同步。

有一些API可以带Semaphore，比如QueueSubmit，可以指定要等待哪些Semaphore和要signal 哪些semasphore

	VkPipelineStageFlags waitStages[] = {VK_PIPELINE_STAGE_COLOR_ATTACHMENT_OUTPUT_BIT};//在 dst 提交管线的哪个阶段等待
    submitInfo.waitSemaphoreCount = 1;
    submitInfo.pWaitSemaphores = waitSemaphores;
    submitInfo.commandBufferCount = 1;
    submitInfo.pCommandBuffers = &mCommandBuffer;
    submitInfo.signalSemaphoreCount = 1;
    submitInfo.pSignalSemaphores = &mRenderFinishedSemaphore;
    submitInfo.pWaitDstStageMask = waitStages;
    VK_CHECK_RESULT(vkQueueSubmit(mGraphicsQueue, 1, &submitInfo, mInFlightFence));
	// 在Rendering和Present之间同步，注意看Semaphore
    presentInfo.waitSemaphoreCount = 1;
    presentInfo.pWaitSemaphores = &mRenderFinishedSemaphore;
	...
    vkQueuePresentKHR(mPresentQueue, &presentInfo);

参考：VkPipelineStageFlagBits(3)

Vulkan的Semaphore支持很细粒度的同步，支持在管线的各个阶段同步。 这里的实例代码演示的一个在PS的Output阶段进行同步的例子。

粗粒度的同步可以用 VK_PIPELINE_STAGE_ALL_GRAPHICS_BIT,VK_PIPELINE_STAGE_ALL_COMMANDS_BIT，表示在这个Queue的任意指令执行前要完成同步。

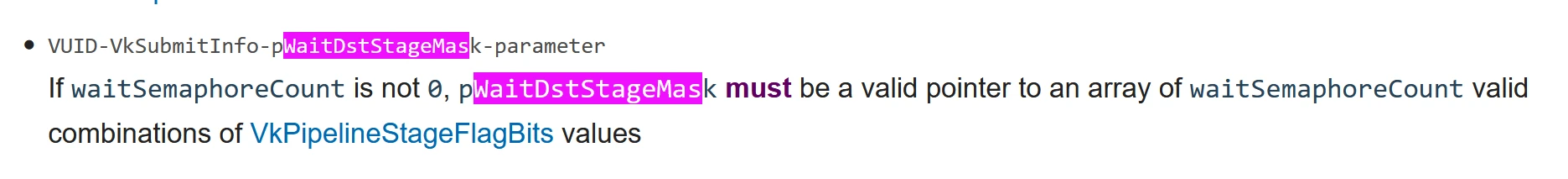

Vulkan_几种同步原语-2026-08-29-22-55-33

PresentInfo不需要指定Mask

Timeline Semaphore

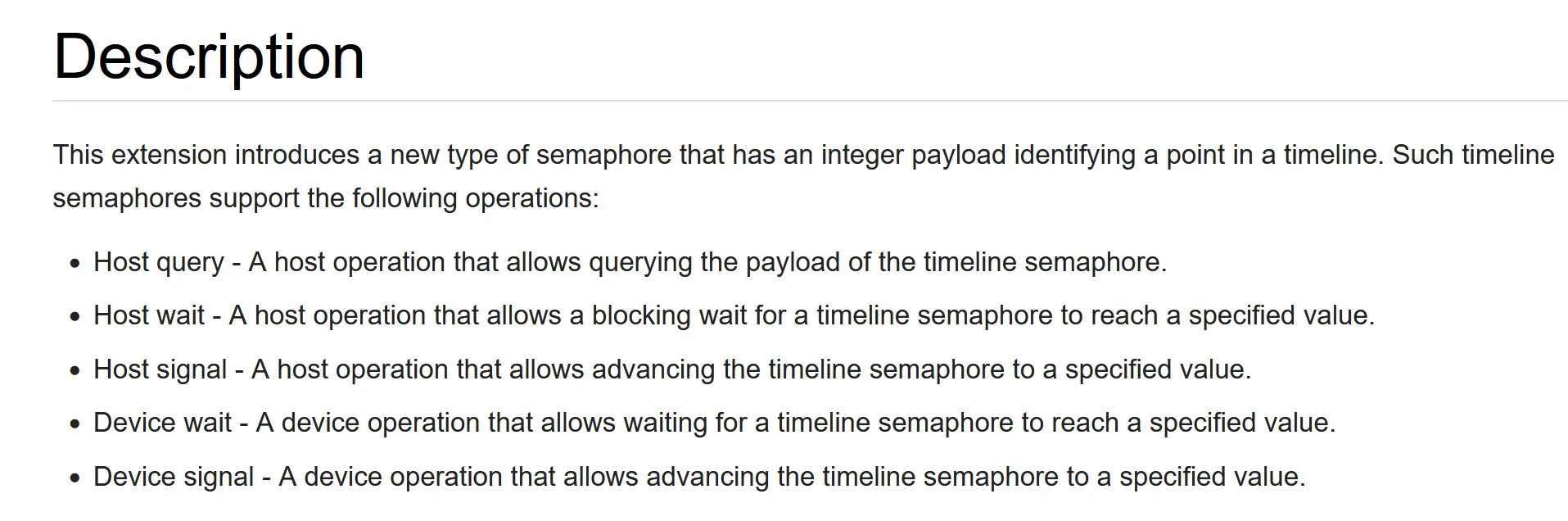

由扩展引入的同步原语，基本一次性统一了Fence/Semaphore/Event的功能。

https://www.khronos.org/assets/uploads/developers/library/2019-siggraph/Vulkan-04-Timeline-Semaphore-SIGGRAPH-Jul19.pdf

参考：[ Khronos Blog

初略的看了一眼，

来控制semaphore了，允许一定程度的CPU/GPU同步。

从设计上比较接近DX12的Fence了

void PD::D3DApp::FlushCommandQueue() {
    mCurrentFence++;
    HR(mCommandQueue->Signal(mFence.Get(), mCurrentFence)); // 在队列里插入一个FenceSignal + 目标值
    if (mFence->GetCompletedValue() < mCurrentFence) {
        HANDLE eventHandle = CreateEventEx(nullptr, nullptr, 0, EVENT_ALL_ACCESS);
        HR(mFence->SetEventOnCompletion(mCurrentFence, eventHandle)); // 当Fence达到这个目标值的时候，广播Event
        WaitForSingleObject(eventHandle, INFINITE); // GameThread阻塞等待Event到达
        CloseHandle(eventHandle);
    }
}

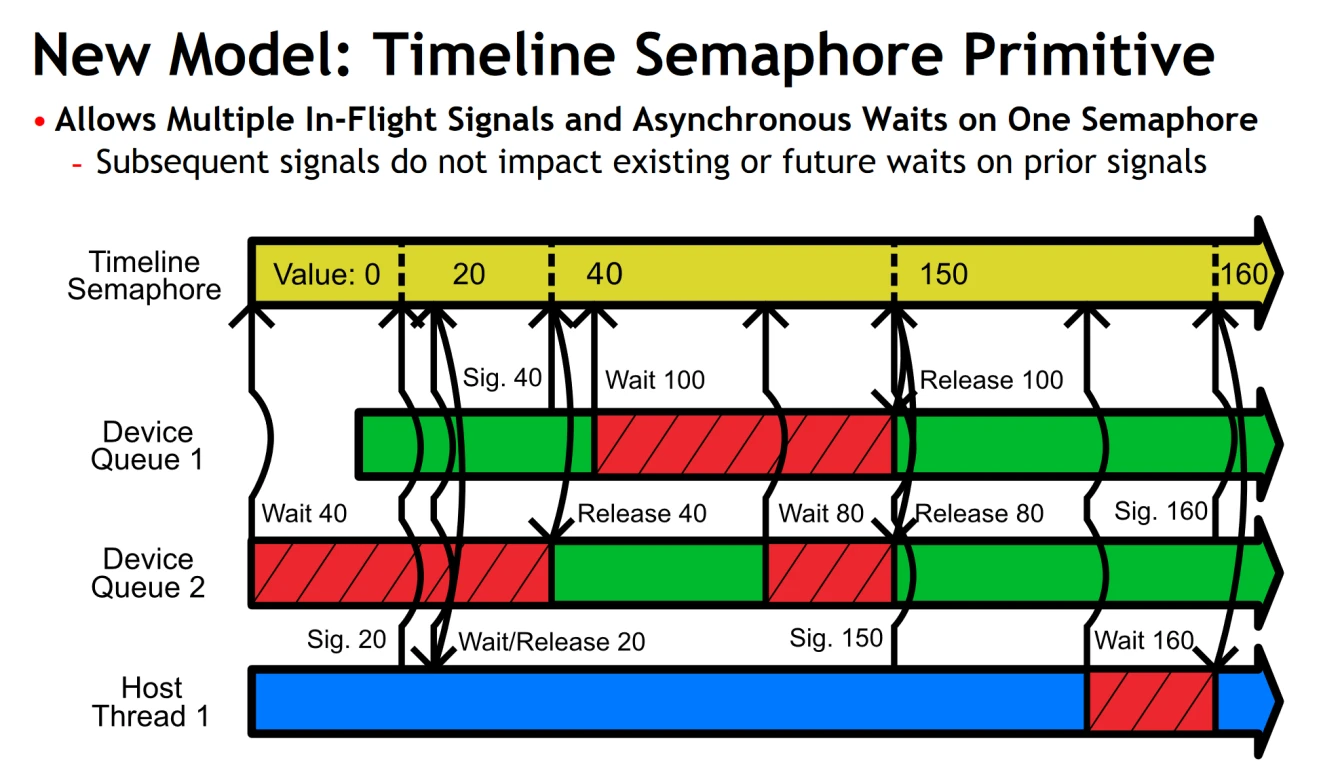

edit-ab01af6764d249c5a3ab2d87d5cbdd73-2023-08-12-01-09-43

从概念上还是直接的:

所以这样能达到 One Semaphore for ALl的效果

Barrier

参考：从gles，vulkan到metal（二）-- 同步和内存_vulkan kgsl-CSDN博客

VkPipelineStageFlagBits 同步点的区别 (Execute Order)

可以精确控制Barrier发生的时机。 比如上一个Pass的RT输出作为下一个Pass的PS输入，那么同步点就是在下一个Pass的PS之前完成同步。

或者换一句话来说，stall the dstStageMask until the srcStageMask is finished. 那么这个Barrier的设置可以为

srvStageMask: eColorAttachmentOutput
dstStageMask: eFragmentShader

Memory Access Flags的区别 (Memory Read/Write order)

主要是建立读写屏障。 还是举上一个例子，上一个Pass写，下一个Pass读，这里必须要建立读写屏障让写的副作用可见

srcAccessFlags: :eColorAttachmentRead | eColorAttachmentWrite  // RT要支持Blend
dstAccessFlags: eShaderRead

ImageLayout (纹理独有)

Buffer不存在这个东西。主要是纹理比较复杂，涉及到OnTile,主存，驱动的问题。 比如我们要开始读一张system memory的RT，那么必须要确保它已经从tile上全部写出到sysmem了。 并且根据我们是按UAV还是按Texture去读，驱动可以更优化的选择在system memory上纹理的存放形式。

所以还是举上一个例子

srvImageLayout: VK_IMAGE_LAYOUT_COLOR_ATTACHMENT_OPTIMAL
dstImageLayout: VK_IMAGE_LAYOUT_SHADER_READ_ONLY_OPTIMAL

几个比较特殊的ImageLayout:

Synchronization2KHR

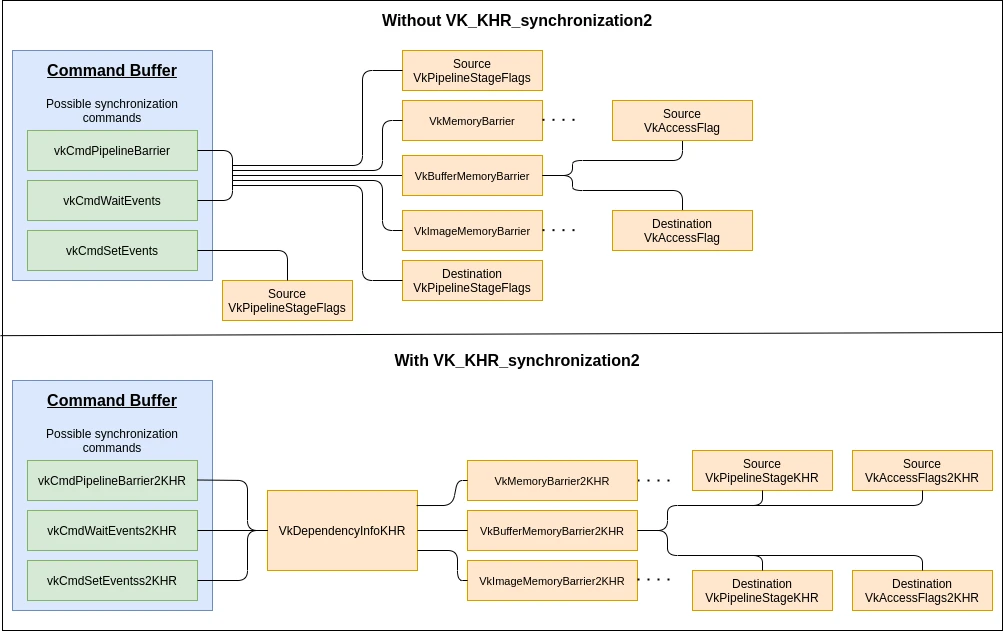

edit-ab01af6764d249c5a3ab2d87d5cbdd73-2024-01-13-13-00-54

参考：Vulkan® VK_KHR_synchronization2 extension support - AMD GPUOpen

一个扩展，对于原始的core的很精细的同步做了一定的简化。

合并了一些flag，比如VK_IMAGE_LAYOUT_READ_ONLY_OPTIMAL_KHR 等于 VK_IMAGE_LAYOUT_DEPTH_READ_ONLY_OPTIMAL_KHR + VK_IMAGE_LAYOUT_STENCIL_READ_ONLY_OPTIMAL_KHR + SHADER_READ_ONLY + ... 基本一切 read only 相关的控制

更新：9年19月2023日23:05:17

参考：游戏引擎随笔 0x19：又论 Vulkan 中的同步 - 知乎

TODO: 这是个大改动，需要仔细阅读。

重新考虑Barrier的结构体表示

之前是零零散散的分布在MemoryBarrier,ImageMemoryBarrier,BufferMemoryBarrier，src/dstStageMask

可以看下面的接口


void vkCmdPipelineBarrier(
    VkCommandBuffer                             commandBuffer,
    VkPipelineStageFlags                        srcStageMask,
    VkPipelineStageFlags                        dstStageMask,
    VkDependencyFlags                           dependencyFlags,
    uint32_t                                    memoryBarrierCount,
    const VkMemoryBarrier*                      pMemoryBarriers,
    uint32_t                                    bufferMemoryBarrierCount,
    const VkBufferMemoryBarrier*                pBufferMemoryBarriers,
    uint32_t                                    imageMemoryBarrierCount,
    const VkImageMemoryBarrier*                 pImageMemoryBarriers);

新版的接口全部收拢到一个结构体里

typedef struct VkDependencyInfo {
    VkStructureType                  sType;
    const void*                      pNext;
    VkDependencyFlags                dependencyFlags;
    uint32_t                         memoryBarrierCount;
    const VkMemoryBarrier2*          pMemoryBarriers;
    uint32_t                         bufferMemoryBarrierCount;
    const VkBufferMemoryBarrier2*    pBufferMemoryBarriers;
    uint32_t                         imageMemoryBarrierCount;
    const VkImageMemoryBarrier2*     pImageMemoryBarriers;
} VkDependencyInfo;
// Provided by VK_KHR_synchronization2
void vkCmdPipelineBarrier2KHR(
    VkCommandBuffer                             commandBuffer,
    const VkDependencyInfo*                     pDependencyInfo);

另外一个比较大的改动是，之前的 srcStageMask和dstStageMask是做到函数参数里的，不是跟着barrier结构体的。 比如我有两个buffer需要同步

那么精细的同步应该是这样的

buffer1:  srcPipelineStageMask: eComputeShader dstStageMask: eVertexShader
buffer2:  srcAccessFlags: eTransfer dstStageMask: eFragmentShader

在vkCmdPipelineBarrier里这个只能拆成两次调用。

Access Flags改动

https://docs.vulkan.org/guide/latest/extensions/VK_KHR_synchronization2.html

Core的Flags是32bit，已经用尽了，所以这里改成了64bit。

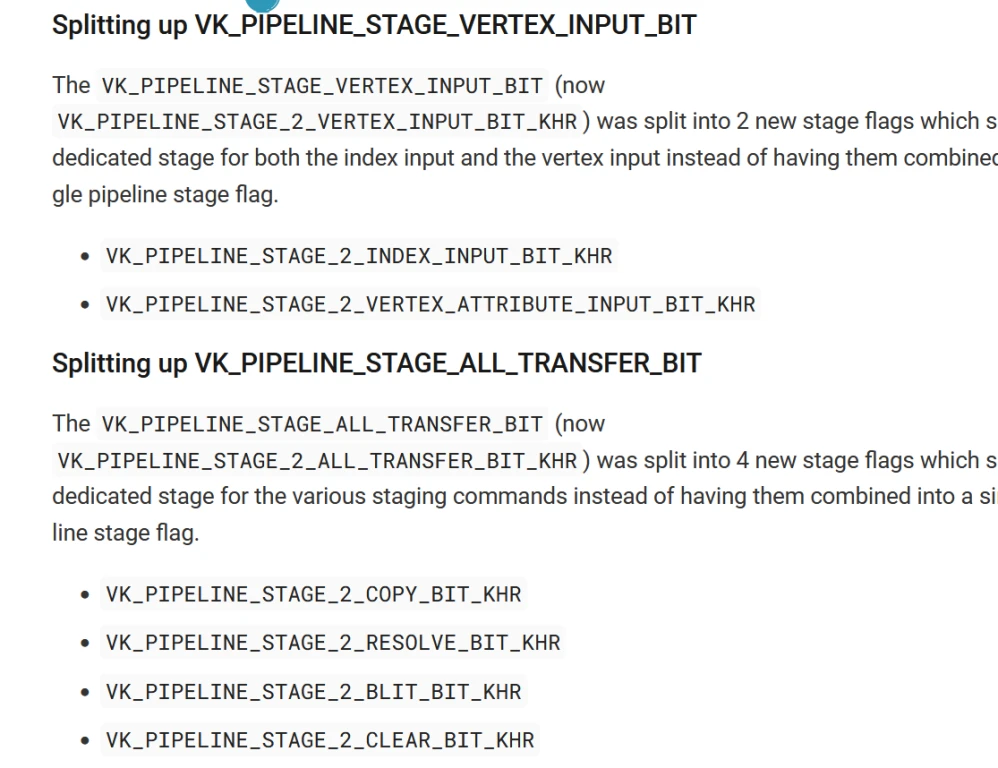

许多StageFlags被拆的更细或者合并了。

edit-ab01af6764d249c5a3ab2d87d5cbdd73-2024-01-13-13-21-46

引入了新的ImageLayout

简化了做为RT要区分 COLOR_ATTACHMENT 和 DEPTH_STENCIL_ATTACHMENT的情况。 也简化了作为SRV要区分SHADER_READ_ONLY 和 DEPTH_STENCIL_READ_ONLY DEPTH_READ_ONLY的情况。

引入了新的vkQueueSubmit2KHR

  1. 更好的支持Timeline Semaphore

之前要提交TimelineSemaphore需要额外嵌入一个pNext到VkTimelineSemaphoreSubmitInfo

新版的vkQueueSubmit2KHR可以直接指定要signal的value。

  1. vkQueueSubmit只有对pWaitDstStageMask的pipeline stage mask的控制，同时他还能signal semaphore，但是无法指定signal的时机。 只有在vkQueueSubmit执行完了以后才能signal。

新版的Submit可以指定Signal的时机。

// Note this is allowing a stage to set the signal operation
VkSemaphoreSubmitInfoKHR signalSemaphoreSubmitInfo = {
    .semaphore = signalSemaphore,
    .value = 2, // replaces VkTimelineSemaphoreSubmitInfo
    .stageMask = VK_PIPELINE_STAGE_2_VERTEX_SHADER_BIT_KHR, // when to signal semaphore
    .deviceIndex = 0, // replaces VkDeviceGroupSubmitInfo
};
